应用场合

适合原煤仓、混煤仓、湿法脱硫渣仓料位连续测量。

产品特点

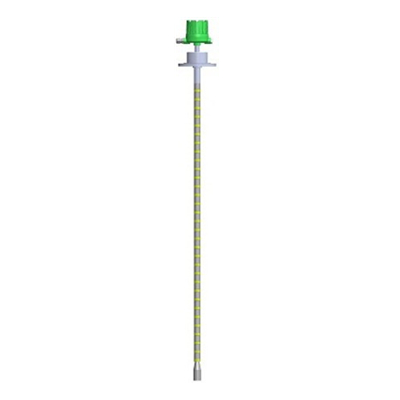

1、传感器采用多段电极，测量不受飞灰、落料以及物料的温度、湿度、

密度变化影响；

2、传感器采用柔性结构，采用高强度耐磨铠甲，抗冲击、耐磨损、耐腐蚀长寿                  命可靠运行；

3、变送器具有抗静电、接地检测等功能电路，自我诊断，工作可靠；

4、本安设计，24VDC电源，4～20mA输出；

5、仓顶法兰安装，不需仓内生根；

6、多功能一体化变送器，可选配高/低位料位开关，全面监测仓内料位。

技术参数

电    源：24VDC，四线制；可选220VAC

输    出：4～20mA电流，可配高、低位报警输出

量    程：0～16米，特殊需求可定制

测量精度：满量程的1%

介质温度：-40℃～120℃

环境温度：-40℃～75℃

防护等级：IP65

防爆等级：ExiaIIBT4

电气连接：PG16

过程连接：PN1.0 DN100法兰

设计指南

1、传感器长度：传感器的末端的料仓直径不小于2米。

2、电缆敷设：

24VDC四线制时变送器到集控室铺设屏蔽的四芯电缆，推荐电缆

型号：KVVP4×1.5；

220VAC供电时变送器至集控室敷设两芯屏蔽信号电缆，推荐电缆

型号：KVVP2×1.5。

3、安装法兰：在仓顶混凝土层合适的位置开孔，焊接安装法兰，要求：

a.开孔位置上方有1.5米的安装空间；

b.开孔位置离进料口距离大于1米；

c.法兰离地面高度大于0.1米，防止进水；

d.法兰和仓顶钢筋（或钢板）焊接良好，接地可靠；

4、传感器安装：从法兰孔将传感器插入仓中，用螺栓固定。

5、调试：安装完毕，接好电缆，通电后自动标定，无需调试。

注：

1、测量原煤仓料位时推荐采用一套或两套BCLA-93型连续料位计拖两支或四支          BCLA-82型高料位开关的测量方案，该方案可节省大量电缆（见附图）。

2、当煤斗顶部夹层的净高度大于1.5米时，可以将料位计和高料位开关设计安装在夹层内。在订货前说明料位计的安装位置！
